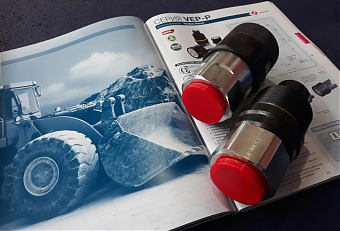

Муфта БРС BSP1"(клапан 3/4") серия "VEP-P"

Описание:
• Простое подключение / отсоединение с обеих сторон под остаточным давлением благодаря конструкции Stucchi.
• Плоская поверхность легко моется, что уменьшает попадание загрязнений внутрь гидравлического контура.
• Конкретные размеры штукатурок серии VEP-P сертифицированы с утверждением типа Lloyd в соответствии с
API 16D при удельном номинальном давлении 345 бар/5000 фунтов на квадратный дюйм. Для получения полной технической информации, пожалуйста, обратитесь в службу технической поддержки Stucchi.
• Минимальная утечка жидкости при отсоединении, что уменьшает попадание жидкости в окружающую среду.
• Минимальное включение воздуха во время подключения.
• Внутренняя конструкция клапана создает минимальный перепад давления, поддерживая эффективность контура в системе.
• Система клапанов для сброса внутреннего давления обеспечивает легкое подключение при высоком внутреннем остаточном давлении.
• Модульная конструкция обеспечивает гибкость при широком диапазоне конфигураций.
• Высокая устойчивость к импульсам давления.
• Безопасен и прост в использовании.
Как использовать:
• Перед подключением очистите сопрягаемую поверхность муфт, чтобы избежать попадания грязи в цепь.
• Для подсоединения потяните вперед соединительную втулку охватывающей муфты.
• Совместите внутреннюю и наружную муфты, удерживая соединительную втулку вперед, и соедините резьбу вместе, поворачивая втулку.
• Следите за тем, чтобы соединители были выровнены в процессе соединения. Не нажимайте для соединения муфт.
• Завинчивание резьбы следует производить вручную без использования инструментов для первой части соединения.
• При высоком остаточном давлении в контуре может потребоваться использование инструментов для второй части подключения.
• Завинтите соединительную втулку охватывающей муфты до полного контакта металлической поверхности с охватывающей муфтой.
• Затяните втулку к основанию муфты, используя момент затяжки, указанный в таблице ниже.
• Для отсоединения поверните втулку из положения контакта с помощью гаечного ключа, затем отвинтите, убедившись, что муфты остаются выровненными в течение всего процесса.
БРС серии VEP подходят для совместного использования (НЕОБХОДИМО ПРОВЕРИТЬ!!!) с изделиями серий DIXON VEP, INTEVA VPR. Stucchi VEP-P/VEP-HD Series, DNP PST4/FSI Series, Voswinkel FT Series, Parker FET-Series, Holmbury HFT Series, and FASTER FHV
